ОБЛАСТЬ ПРИМЕНЕНИЯ

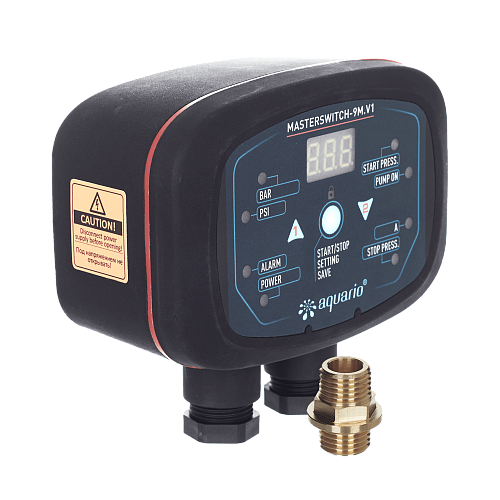

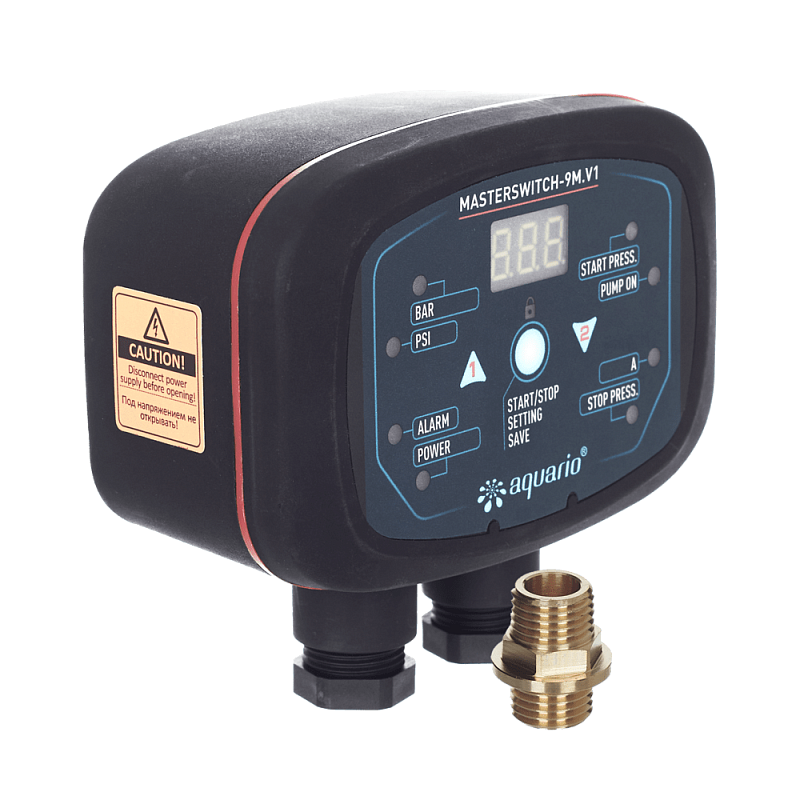

Реле давления Masterswitch-9M.1V предназначено для автоматического включения-выключения и защиты от аварийных режимов работы водяных электронасосов. Реле реагирует на уровень давления воды в
месте его подключения к системе водоснабжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение: 1х230В, 50Гц
- Максимальная мощность насоса (потребляемая из сети): 3000Вт
- Максимальный ток нагрузки (ток потребляемый насосом): 14А
- Диапазон настройки давления отключения насоса: 0.5-9бар (0.05-0.9Мпа)
- Диапазон настройки давления включения насоса: 0.1-8бар (0.01-0.8Мпа)
- Класс защиты корпуса: IP65
- Исполнение: невзрывозащищенное
- Размер подключения к трубопроводу: 1/4" (внутр.резьба)
ЗАЩИТНЫЕ ФУНКЦИИ:
- 2-х уровневая защита насоса от работы без воды (контроль по минимальному давлению в системе и по пониженному потреблению тока);
- защита насоса от перегрузки по току (например, при блокировке насоса загрязнениями);
- защита насоса от частых пусков (например, при разрыве мембраны гидроаккумулятора или при поломке обратного клапана);
- ограничение времени работы насоса без остановки (например, при протечке или разрыве трубопровода);
- настройка отложенного пуска и отложенной остановки (для корректной настройки момента включения и отключения насоса);
- индикация аварийных состояний.
ОГРАНИЧЕНИЯ
Реле устанавливается в защищенном от прямых солнечных лучей и осадков месте. В месте установки реле должны отсутствовать условия, способствующие образованию конденсата (высокая влажность,
резкие изменения температуры воздуха и т.п.)
- Максимально допустимое давление воды в корпусе устройства: 10бар (1МПа).
- Максимальная температура воды: +50°С.
- Температура окружающей среды: +1°C - +50°С.
- Максимальная относительная влажность окружающего воздуха: 90%.
