Описание товара:

Характеристики:
Артикул
M66832EARU
Код
166941
Производитель
Ширина, мм
250
Высота, мм
420
Глубина, мм
246
Страна
Германия
Описание товара

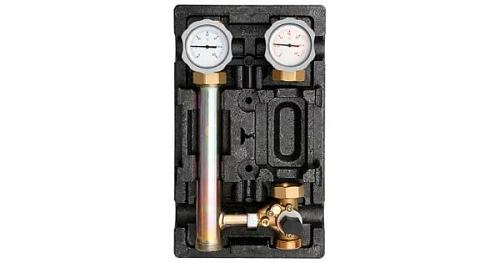

Насосная группа Meibes MK 1 1/4" со смесителем, без насоса (арт. M66832EARU) предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. Возможность проведения замены линии подачи и обратной линии не предусмотрена.

В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°С. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1 1/4" c внутренней резьбой.

Максимальная мощность при ΔT=20°С составляет 83 кВт, при ΔT=10°С - 41 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Комплектация

  • трёхходовой смеситель со ступенчатым байпасом;
  • 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
  • 3-ходовой шаровой кран в линии подачи, с рукояткой;
  • два термометра со шкалой температур от 0°С до 120°С;
  • шаровой кран насоса;
  • стабилизатор жёсткости конструкции группы;
  • комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
  • необходимая арматура и уплотнения;
  • труба обратной линии;
  • усовершенствованная блочная EPP термоизоляция;
  • технический паспорт изделия с иснтрукцией по монтажу.

Конструкция

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - посадочное место под насос с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1 1/4";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 2";
15 - подключаемый байпас (только либо "выкл." либо "вкл.");
16 - 3-х ходовой смесительный клапан;
17 - НР 1 1/2" (под плоское уплотнение) на смесителе для подключения группы к распределительному коллектору.

Рекомендации по монтажу

  • Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
  • Перед запуском проверьте систему на утечки в местах соединений.
  • В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
  • В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
  • В группах MK нет возможности произвести замену линии подачи и обратной линии. При заказе уточняйте требуемое исполнение.
  • При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
Характеристики:
Артикул M66832EARU
Код 166941
Производитель Meibes
Ширина, мм 250
Высота, мм 420
Глубина, мм 246
Страна Германия
Материалы Сталь, латунь, EPP изоляция
Материал уплотнений EPDM, PTFE
Материал теплоизоляции вспененный полипропилен EPP
Рабочая температура до 110 oC
Рабочее давление 6 бар
Межосевое расстояние 125 мм
Насос нет
Рабочая среда вода или пропиленгликоль (до 40 %)
Максимальная мощность при dT=20°С 83 кВт
Максимальная мощность при dT=10°С 41 кВт
Подключение насоса 2" с накидной гайкой
Условная пропускная способность kvs 6,1 м3/час
Подключение контура 32 мм (1 1/4" ВР)
Подключение котла 1 1/2" НР
Документация
Инструкция.pdf Файлы, 2.6 МБ
